판다가 올린 피씨 조립과정 포스팅 자료를 보시고 아쉽다 싶은 부분이 있었는지



많은 분들이 피씨 케이스의 전원및 리셋스위치 등



메인보드에 연결해야하는 케이블들을 어떻게 연결해야하는지



자세한 설명을 요청하셔서 오늘은 케이스내 케이블 연결 방법을 설명드리겠습니다.

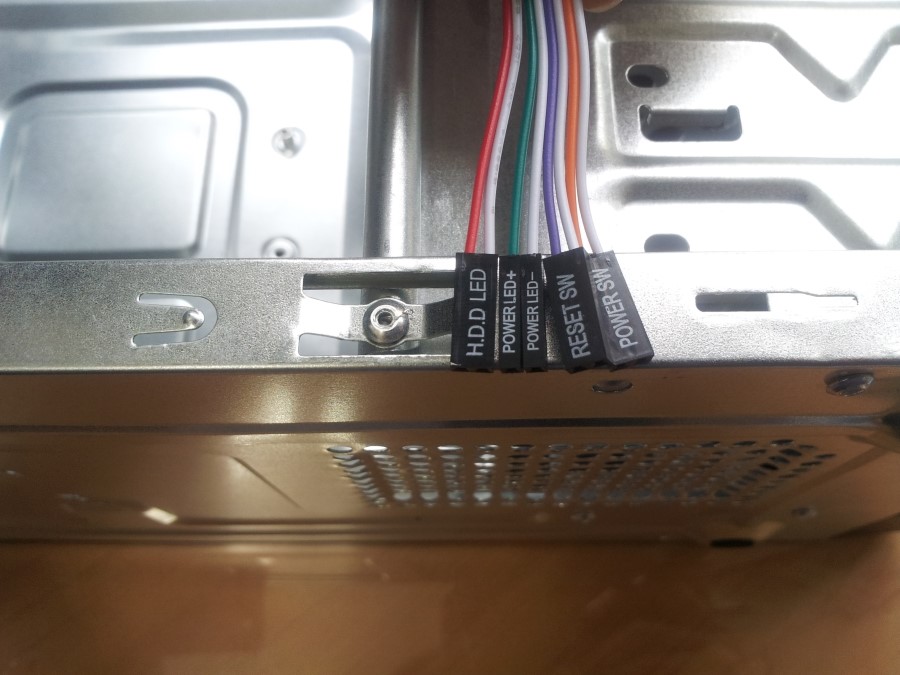

기본스위치인 H.D.D LED(하드디스크 상태알림 LED 램프), POWER LED(전원 상태알림 LED 램프)



RESET SW(리셋 스위치), POWER SW(파워스위치) 4개가 기본입니다.

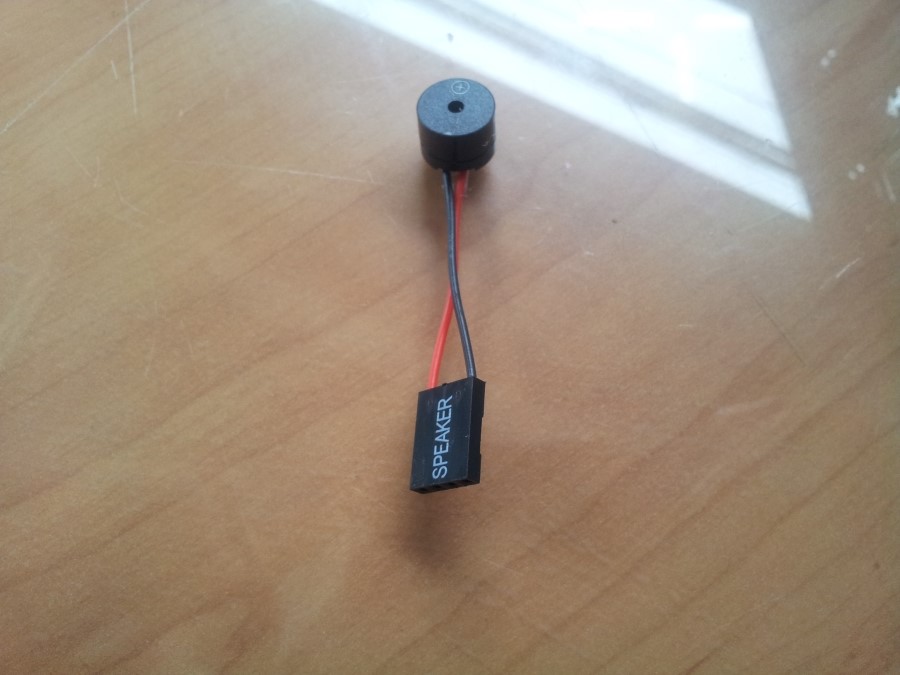

그리고 SPEAKER(부저) 요놈은 메인보드에서 경고음 출력시 필요한 녀석이라 꼭 연결해 놓으세요.



시스템 경고음만으로도 고장원인을 찾는데 많은 도움이 된답니다.

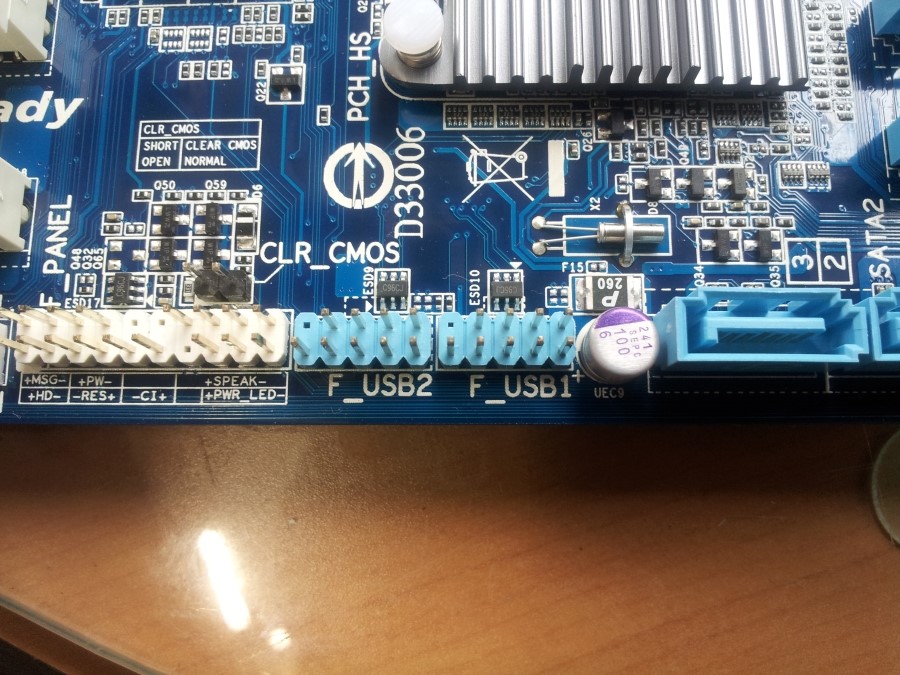

메인보드 하단에 보시면 사진 좌측 하단처럼



보드 기판에 +MSG- ,+PW-,+HD-,-RES+, +SPEAK-,+PWR_LED-



등이 써있는 곳이 볼일 겁니다.



+MSG-에는 파워 LED 선을 연결합니다.



+ 표시가 있는 쪽과 -K로 표시된 부분으를 구분해서 연결하는데

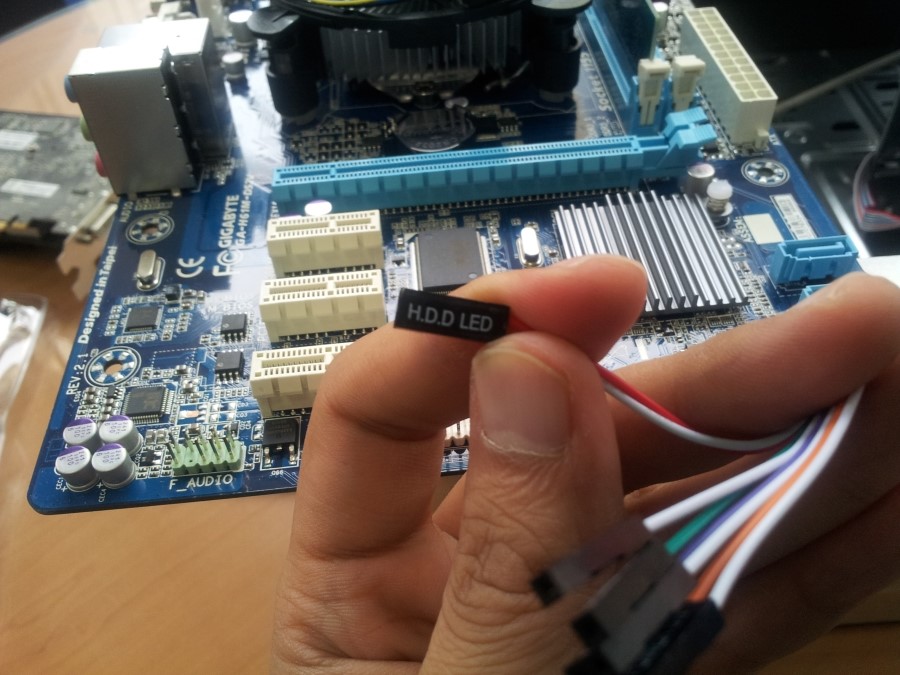

사진에 보이는 것 처럼 각 케이블은 흰색 선과 컬러 선으로 되어있는데



컬러는 +, 흰색은 - 입니다.



그럼 좀더 쉽게 연결 하실 수 있겠죠 ^^



메인보드에 표시되어있는 +,- 표시에 따라서 연결하시면 끝 !!

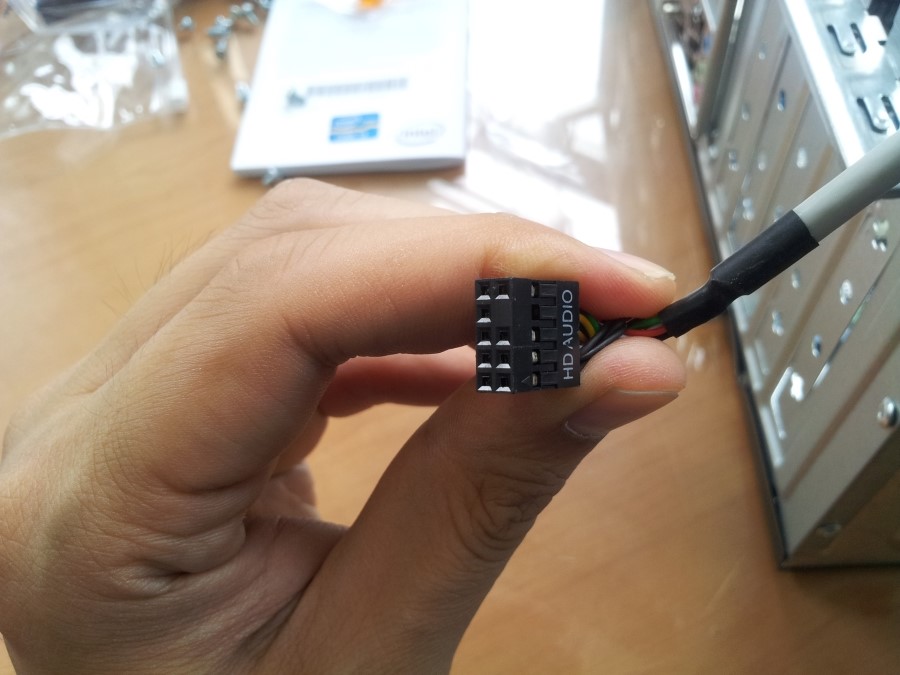

HD AUDIO 케이블은 아래쪽을 보면 중간에 막혀있는 부분이



보이시죠^^



저 막혀있는 부분을 감안해서 메인보드에 연결하시면 됩니다.

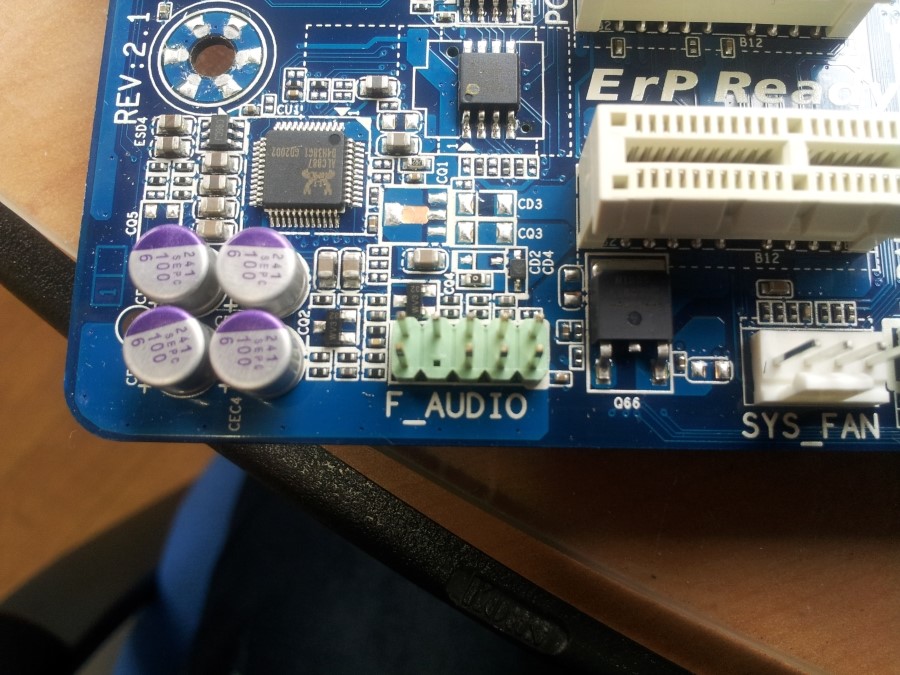

메인보드에 보시면 F_AUDIO 라고 포트가 보이시죠?



여기를 잘 보면 케이블에 홈이 있었던 것 처럼 핀이 하나 빠진 부분이 있습니다.



요부분을 잘 맞혀서 케이블 연결하면 끝

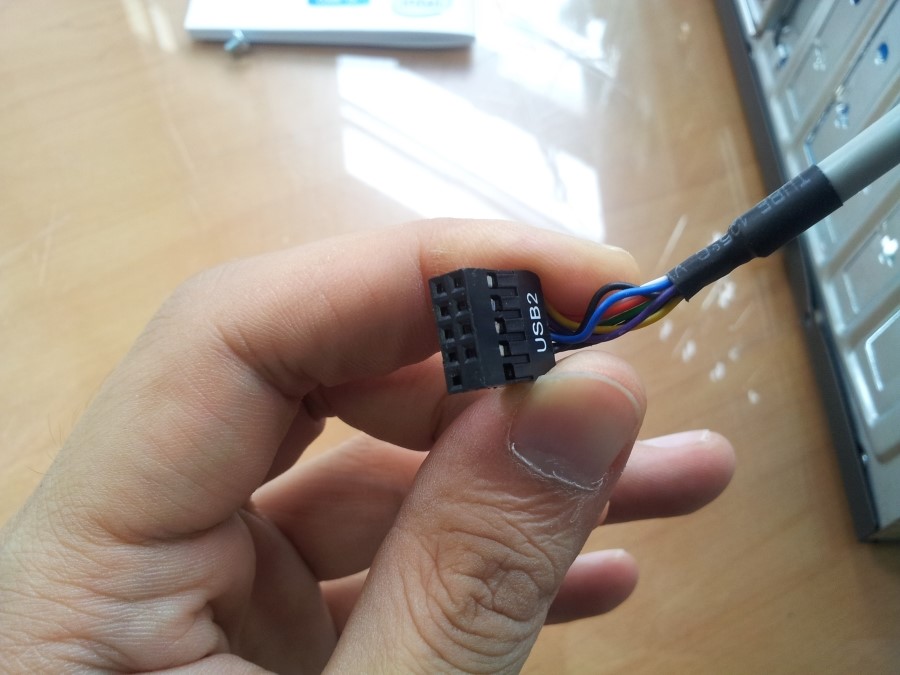

이번엔 USB 케이블입니다.



USB 케이블도 아래쪽에 막혀있는 부분들이 보이시죠 ^^



F_USB 1,F_USB 2 표기된 부분에 홈을 맞혀서 연결하시면 됩니다.

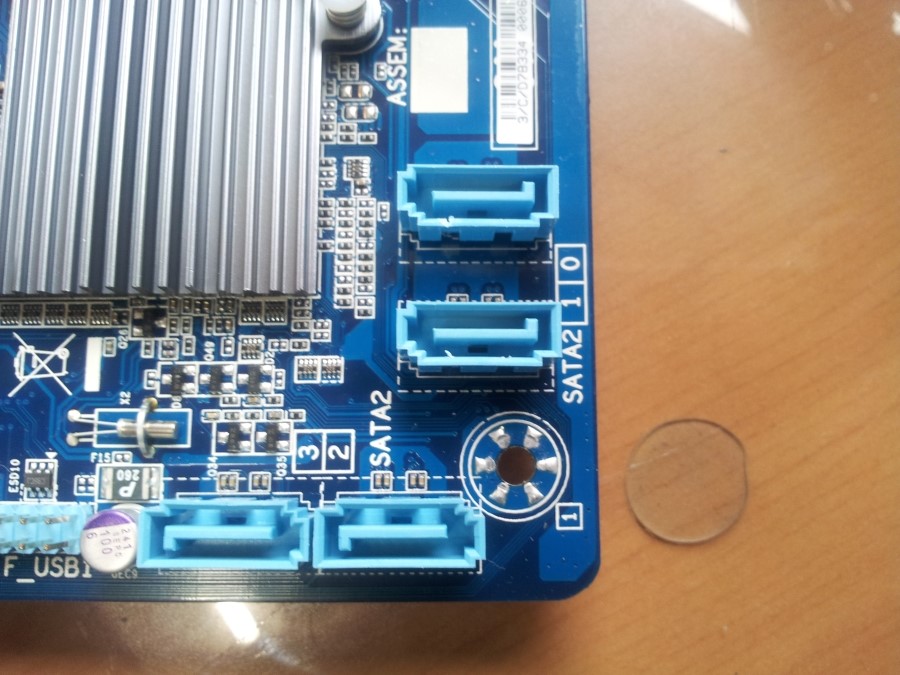

SATA 슬롯은 참고하시라고 찍었어요 ^^



0번부터 3번까지 있네요.



이보드는 SATA2만 지원해서 SATA3라고 표시된 부분이 없는데.



SATA3 지원 보드라면 SATA3 슬롯에 연결하면 보다 빠른 성능을 발휘하겠죠^^



참고로 SATA는 바이오스 셋팅을 안하면 연결된 장치가 번호순으로 부팅되니 참고 하세요!!



한번 해보면 그리 어려운 작업이 아니니 한번 도전해 보세요^^
